蛇形刮板輸送機

蛇形刮板輸送機詳情

蛇形刮板輸送機技術參數

本廠生產的機型為通用型埋刮板輸送機，可廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、水電等部門，用于輸送粉塵狀、小顆粒狀，小顆粒狀和小塊狀物通用型埋刮板輸送機分下面幾種類型：

   1、MS型  水平型埋刮板輸送機；
   2、MC型  垂直型埋刮板輸送機；
   3、MZ型  Z型埋刮板輸送機。
   水平型埋刮板輸送機有普通型和大傾斜型之分，普通型的安裝傾角為0°≤α≤15°，大傾斜型的安裝傾角為15°＜α＜30°
   通用型埋刮板輸送機對所輸送的物料有下列要求：
    1、物料容重：r=0.2～1.8t/m3
    2、溫度：物料溫度t＜100℃
    3、含水率：對于一般物料，不得使物料用手捏成團候不易松散；對于含水率增加后會增大粘著性和壓結性的物料，不能使物料嚴重粘附刮板。
    4、粒度：物料的粒度與其硬度有關，粒度太大，則不易輸送。

蛇形刮板輸送機型號

   刮板輸送機分為MC型刮板輸送機、MZ型刮板輸送機、MS型刮板輸送機及FU刮板輸送機這幾種。刮板輸送機實際上叫做埋刮板輸送機，拿MC25型刮板輸送機來舉例，型號中M代表埋刮板輸送機的“埋”的漢語拼音首寫字母;中間的C代表垂直形式的“垂”的漢語拼音首字母；接下來是25說的是機槽寬度和機槽高度為250MM。主要有270、300、3/0、400、500、550、630、730、764、800、1000、1200系列。以上是刮板機主要系列，下面還有很多分支，比方說中雙鏈還是邊雙鏈，是軋制的還是整體鑄焊，是否封底板等等。

蛇形刮板輸送機結構工作原理

刮板輸送機主要由機頭、機尾、中部槽、刮板鏈等部件組成。

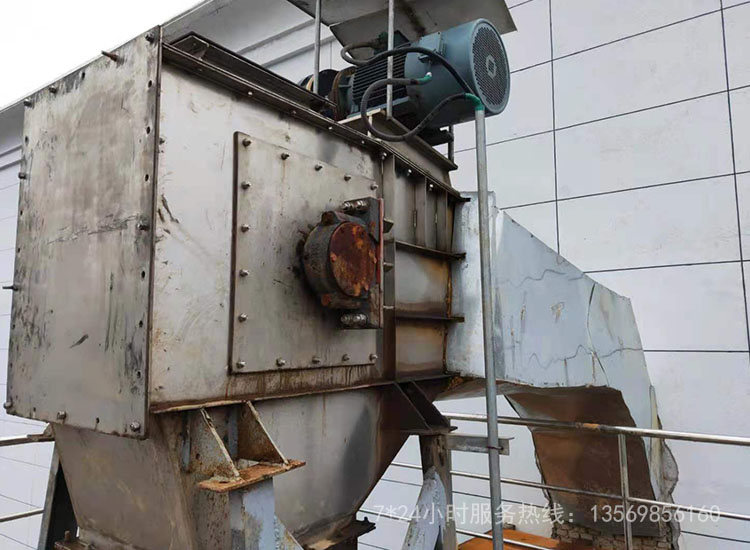

1、機頭傳動部（機頭部）由機頭架、電機、 偶合器（聯軸器）、減速器及鏈輪組件 、 撥鏈器、護板等組成。
2、中部由過渡槽、中部槽、鏈條、刮板、橫梁、螺栓、啞鈴銷等等件組成。
3、機尾（傳動部） ：機尾鏈輪組件，撥鏈器，護板等等。

蛇形刮板輸送機安裝使用注意事項

埋刮板輸送機的運行好壞和使用壽命的長短，不僅取決于合理的設計和良好的制造,而且還要有正確的安裝、操作和維修。當在運行過程中,出現了突然故障,就應該抓住主要矛盾,采取相應的措施及時加以解決。

安裝刮板各個接口要加密封墊。安裝完畢后各個接口打密封膠密封防止漏粉、漏水。

 A、安裝前的準備
  （一）設備到廠后,應對機器各個零、部件進行檢查、清點、分類,妥善保管,不應露天堆放，以免銹蝕損壞。如發現有機件不全或損壞情況,應設法補齊或修復。
  （二）刮板鏈條是埋刮板輸送機的關鍵部件,在安裝前應檢查刮板鏈條的關節是否轉動靈活,如轉動不靈則應拆下用汽油或煤油除銹，并用砂紙擦磨打光，至轉動靈活為止,嚴禁涂抹潤滑油。
  （三）應仔細核對（實測）機殼及驅動裝置基礎或平臺的安裝尺寸。如發現問題,應及時處理。
  （四）準備好必要的安裝工具和材料。
   B、設備安裝
  （一）安裝工作必須有鉗工、起重工、電工、電焊工等專業人員參加。
  （二）安裝時首先用水平儀找平基礎和安裝支架的水平度，然后使之固定。
  （三）埋刮板輸送機的安裝：
    1、按制造廠出廠時各段機殼的連接標記順序組裝。應保證機殼水平和垂直，特別要保證機殼內壁的平直度，不允許接口法蘭和導軌處有上下、左右的錯移，以保證刮板鏈條運行時不致產生卡碰現象

蛇形刮板輸送機大坡度和角度

刮板輸送機根據工況條件可以水平，傾斜，垂直等形式。物料具有內摩擦力和側壓力等特性。在水平運輸時，物料受到刮板鏈條在運動方向的推力，使物料被擠壓，由于自重，在物料之間產生了內摩擦力，這種內摩擦力保證了料層之間的穩定狀態，當它大于物料與槽壁之間的外摩擦力時，物料就形成連續整體的料流隨著刮板鏈條向前輸送。
    垂直提升時，由于物料的提供特性，在物料受到刮板鏈條在運動方向的推動后，物料中便產生了橫向側壓力，形成物料的內摩擦力。同時，下水平段的不斷給料對上部物料產生推移力，迫使物料向上，當這些作用力大于物料和槽壁間的外摩擦力及物料自身重量時，物料就形成連續整體的物流而被提升。因為刮板鏈條運動中的振動，料拱會時而破壞，時而形成，所以在垂直運輸時，物料相對于鏈條會產生一種滯后現象，其對輸送效率和速度略有影響，但并不防礙正常工作。
