顆粒旋振篩詳情
旋振篩工作原理
旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。
旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。
旋振篩的型號及參數
☆ 效率高、設計精巧耐用，任何粉類、粘液均可篩分。
☆ 換網容易、操作簡單、清洗方便。
☆ 網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
☆ 雜質、粗料自動排出，可以連續作業。
☆ 獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘。
☆ 體積小，不占空間移動方便。
☆ 篩機高可以達到五層，建議使用三層。
|
型 號
|
功 率(KW)
|
篩面直徑
|
體 積
|
網層數
|
|
|
0.18
|
Φ320mm
|
|
580×580×560
|
|
580×580×660
|
|
580×580×760
|
|
|
|
|
0.55
|
Φ550mm
|
|
800×800×680
|
|
800×800×780
|
|
800×800×880
|
|
|
|
|
0.75
|
Φ750mm
|
|
900×900×780
|
|
900×900×930
|
|
900×900×1080
|
|
|
|
|
1.1
|
Φ950mm
|
|
1160×1160×880
|
|
1160×1160×1030
|
|
1160×1160×1180
|
|
|
|
|
1.47
|
Φ1150mm
|
|
1360×1360×980
|
|
1360×1360×1160
|
|
1360×1360×1360
|
|
|
|
|
2.2
|
Φ1450mm
|
|
1850×1850×1130
|
|
1850×1850×1330
|
|
1850×1850×1550
|
|
|
|
|
2.2
|
Φ1750mm
|
|
2200×2200×1360
|
|
2200×2200×1460
|
|
2200×2200×1680
|
|
|
旋振篩激振力調式:

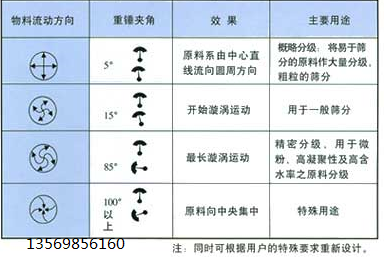

旋振篩上下重錘的調整方法：
1、改變上下重錘的相位角,可以改變篩網上物料的運動軌跡和停留時間。為使篩機適應各種物料所需的分離狀態,如物料的分布、處理量、分離效率、過網率等各種變化,應將它調整到佳狀態。
2、旋振篩上錘不可調整角度,打開底桶調整孔,松開下重錘固定螺栓,根據所篩分物料軌跡,向出料口反方向調整上下重錘的相位角。然后將少量物料放在篩網上面,使篩機運轉,做篩面物料運動軌跡檢查,如處理參數都達到佳效果時,停機上緊固定螺栓,調整就結束了(切記上緊固定螺栓)。
注：有時因物料的比重、濕度、堆放傾斜角等參數的影響,調整相位角時不可能一次調整成功,所以請用戶要有充分的耐心進行調整,使篩機發揮應有的高效率。
3、附加重塊的調整。在上下重錘的一測裝有附加重塊,它的作用是增加篩機的激振力,根據用戶篩機的層數、物料比重不同來增減激振力,增減附加重塊的多少可以使篩機達到佳篩分效果。
旋振篩選型
旋振篩選型和物料的特性及廠家使用情況有很大的關系，使用廠家要提供：物料名稱、使用目的、處理量、篩網孔徑、物料的特殊性，這樣才能更準確的計算出需要多大的型號和規格，安裝后才能更充分的使用。
旋振篩選型方法
1、旋振篩場地選型
旋轉篩是圓形的篩子，篩面上篩網面積大小影響篩分產量，篩分面積增大，提高篩分效率及產量。所以場地的大小也是振動篩選型的關鍵之一
2、篩分物料物料特性選型：
物料的特性；流動性好不好及物料的形狀大小物料粘度、物料溫度等
3、旋振篩材質選型
旋振篩可分不銹鋼和碳鋼兩種。因篩分物料的不一樣，對旋振篩的材質也有不同，比例：食品、鹽、糖等跟食品有關的行業，在整機的材料上選擇304不銹鋼。因?yàn)?04-316材質硬度及厚度，耐磨性較好，而且進行打磨拋光處理后的不銹鋼明亮如鏡，且表面干凈衛生，保養維護方便，不影響篩分后物料污染。如果是物料為化工、冶金等原料時，可以選擇Q235材質,一是成本低于不銹鋼，二是不影響使用。
三元旋振篩安裝前的準備:
1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。
3、檢查電機各緊固件，謹防松動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，并空載運行5分鐘。
三元旋振篩的安裝與調整:
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
