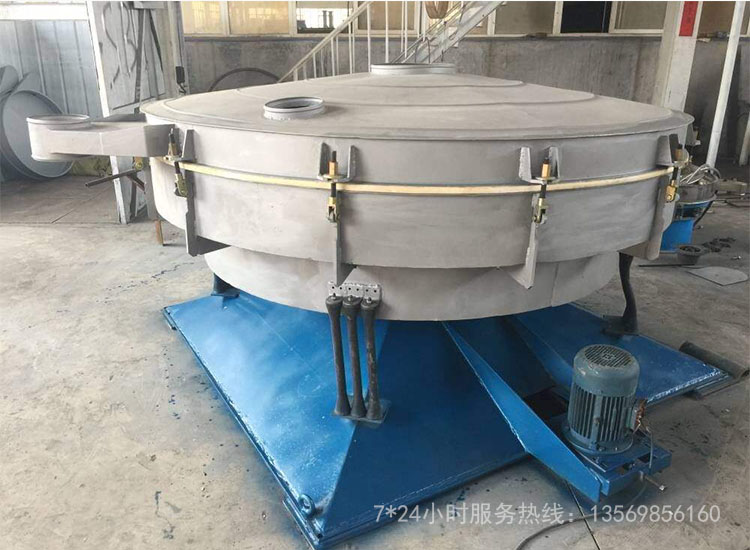

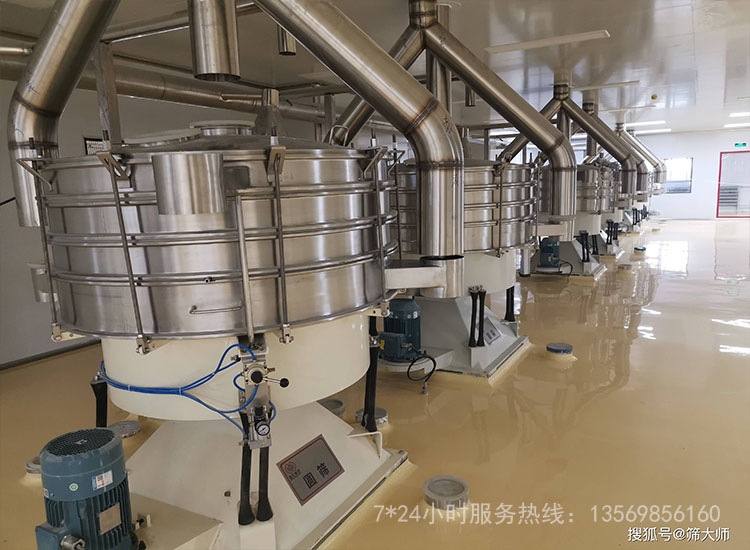

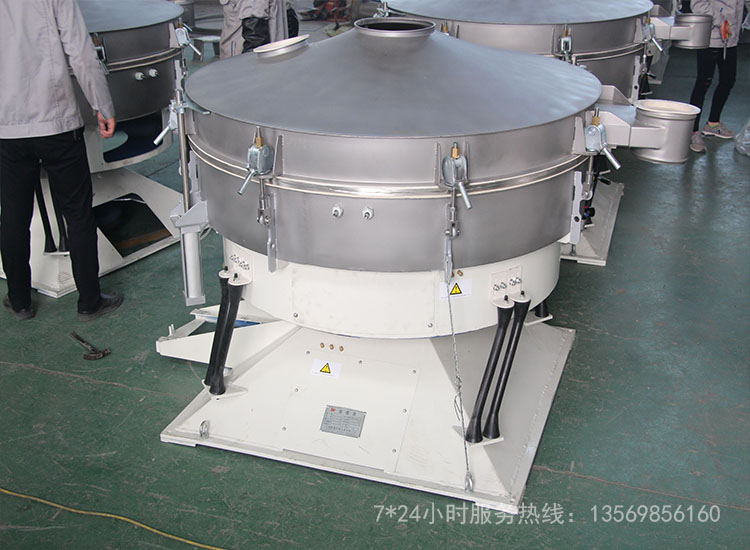

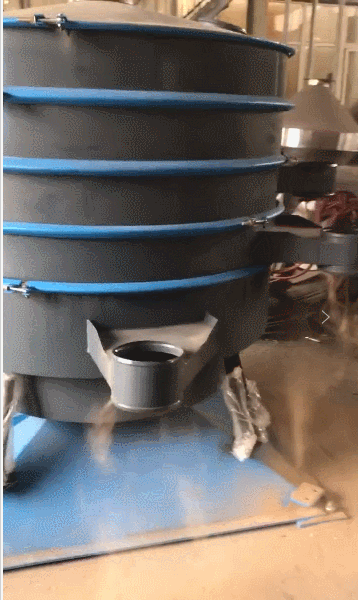

圓形搖擺篩

圓形搖擺篩詳情

搖擺篩的設計是為了滿足大產量，高密度篩分的廠家而特殊設計的一種高效篩分機，簡單的篩分是雙眼注視雙手篩分。搖擺篩分機就是對此的機械模擬，它是目前有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

搖擺幅度調整

產品特點

高達5倍的單位面積產出；精確到6級分離，篩分效率高達90%-95%；使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4.5倍，篩分零件壽命提高而維護減少；噪聲<75分貝。優化重理均衡，地基動態負荷低

1、篩分效率高：搖擺篩有效模仿人工篩分的動作和過程，物料在篩面上呈現漸開螺旋線運動軌跡，使物料在相對面積上走過相對長的路程，可實現6級分離，篩分精度高達90%-95%。

2、物料成品率高：柔和的搖滾篩分，不存在高速振動，不會對物料的顆粒原結構形成破壞，不易產生靜電，更適合對易燃易爆易產生靜電的物料進行篩分。

3、篩孔不堵塞：彈跳球、超聲波、轉筒刷三種清網裝置可選，防堵技術多樣，篩孔不易堵塞，有利于提高篩分精度和篩分產量。

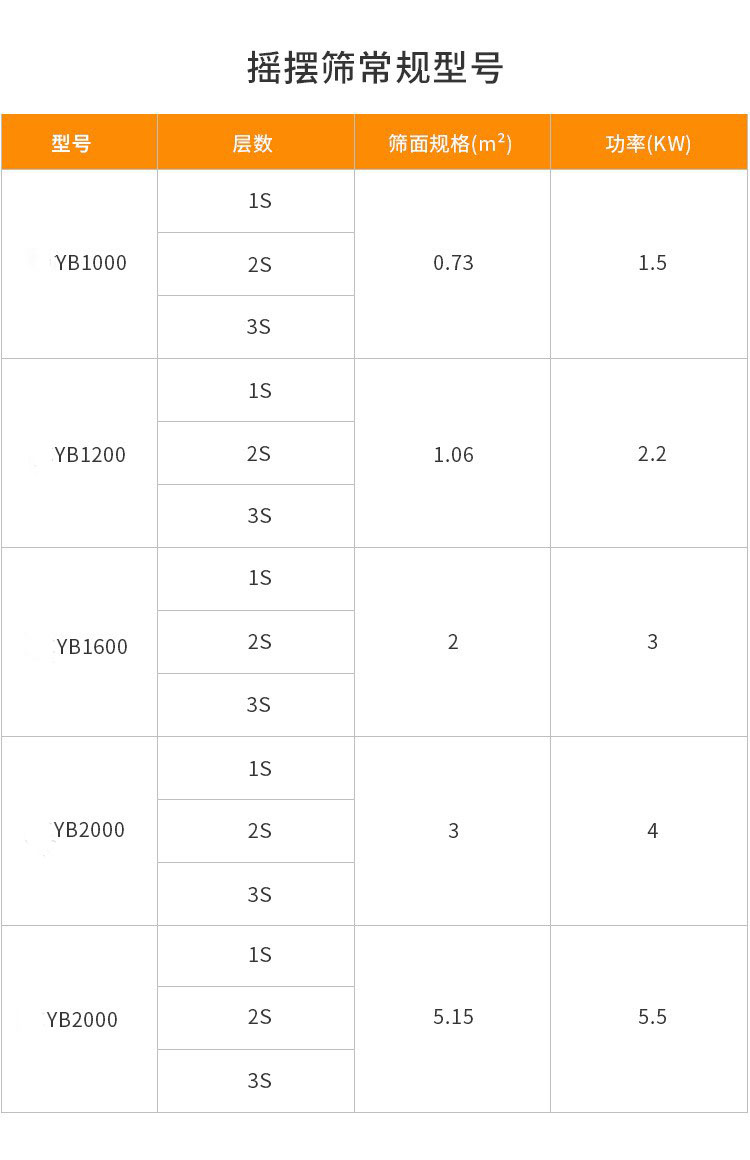

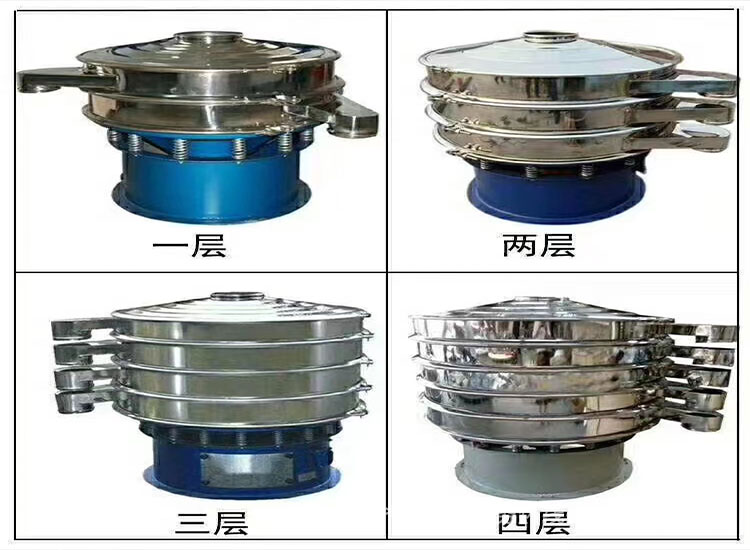

4、多層篩選：每層有效篩分面積0.28—6.4㎡，可多至5層使用。

5、使用壽命長：采用低頻率小負荷工作，加速度比振動篩低4-5倍，使篩網不易損壞，延長篩網的使用壽命。

6、工作噪音?。涸胍魞?yōu)化重理均衡，地基動態負荷低。

7、無粉塵污染：全封閉結構，密封除塵效果好，基本不存在物料粉塵泄露現象。

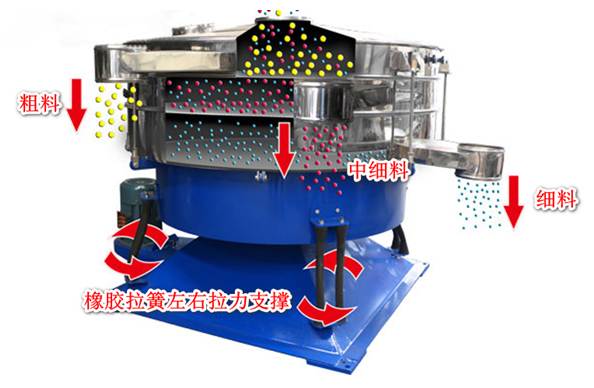

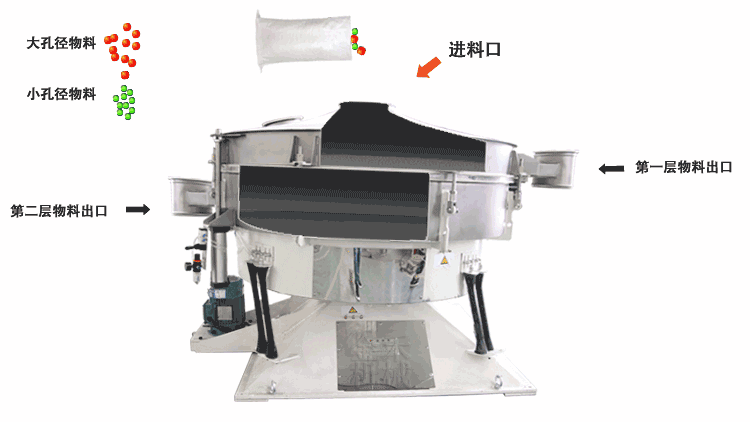

結構原理

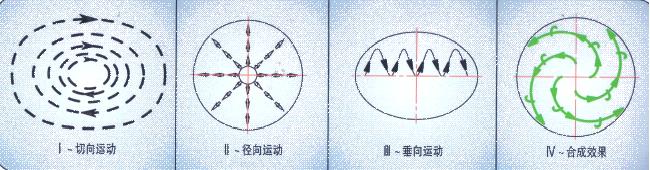

◆基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調

◆每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整

◆因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

◆水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

◆此次過程在每篩層之間重復進行。

結構原理

◆基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調

◆每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整

◆因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

◆水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

◆此次過程在每篩層之間重復進行。

清網裝置

搖擺振動篩在篩分過程中，因多種物料本身具有強吸附性、易抱團、高靜電、高精細、高密度、比重輕等特性，極易堵塞網孔，從而大大降低了工作效率與篩分效果。我們?yōu)榱舜_保篩分效果，因此、必須在ZY系列搖擺振動篩上增加清網裝置。
