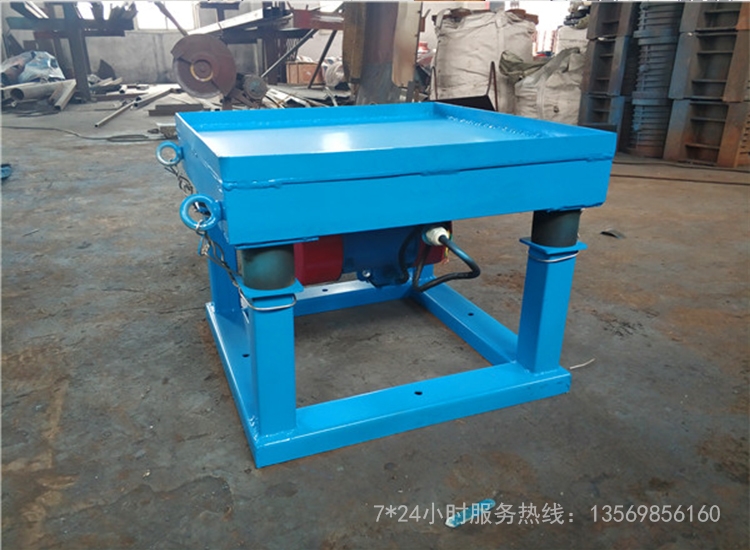

模具振動平臺，核心是按工藝需求→臺面參數→振動系統→減震與控制→環境與預算五步匹配，確保振實效果、效率與壽命最優。

一、先定振動模式（最關鍵第一步）

• 二維振動平臺（上下 / 水平單向）
  • 適用：簡單型腔、混凝土預制件、普通砂型、人防門等
  • 特點：成本低、結構簡單、維護方便
• 三維振動平臺（上下 + 左右 + 前后復合）
  • 適用：復雜深腔模具、消失模 / 樹脂砂鑄造、粉末冶金、復合材料
  • 特點：填充均勻、密實度高、減少死角缺陷，適合高精度成型
  •


二、確定臺面核心參數（尺寸、承重、材質）

1. 臺面尺寸

• 長 × 寬 ≥ 模具最大外廓 + 100mm 余量（方便操作）
• 批量生產：按單次擺放模具總尺寸 + 間隙計算
• 形狀：方形 / 矩形為主，特殊模具可定制

2. 額定承載（安全第一）

• 計算：總重 = 模具重 + 物料重 + 工裝重
• 選型：平臺額定承載 ≥ 總重 × 1.3（安全系數）
• 示例：總重 3 噸 → 選≥4 噸承載平臺

3. 臺面材質與厚度

• 材質：碳鋼 Q235（通用，性價比高）；不銹鋼 304/316（耐腐蝕、食品 / 化工）
• 厚度：承載 1–2 噸 → 16–20mm；3–5 噸 → 25–30mm；8–12 噸 → 30–50mm（加加強筋）

三、振動系統選型（電機、激振力、頻率 / 振幅）

1. 振動電機配置（核心動力）

• 數量：小型（≤2 噸）→ 2–4 臺；中型（3–8 噸）→ 4–6 臺；大型（≥10 噸）→ 8 臺及以上
• 功率：按承載估算 →1kW ≈ 1–2 噸（總功率 = 單臺 × 數量）
• 安裝：三維平臺電機對稱布置、轉向匹配，保證振動均勻

2. 激振力匹配

• 計算：激振力 ≥ 總重 × 1.5–2.5（工藝越復雜系數越大）
• 示例：總重 5 噸 → 激振力≥7.5–12.5kN

3. 頻率與振幅（工藝匹配）

• 頻率：常規 20–80Hz；鑄造 / 粉末 → 30–60Hz；混凝土 → 50–80Hz（高頻低幅）
• 振幅：0.5–2mm；復雜型腔 → 1.0–2.0mm；簡單件 → 0.5–1.0mm
• 控制：優先選變頻調速（無級調節，適配多工藝）

四、減震系統與控制方式

1. 減震彈簧選型（降噪 + 保護基礎）

• 橡膠彈簧：成本低、中低頻、適合≤5 噸
• 復合彈簧：耐用、中高頻、適合 5–10 噸
• 空氣彈簧：減震優、精度高、適合≥10 噸或精密成型
• 要求：減震后基礎振動≤5mm/s，噪音≤85dB

2. 控制方式（效率與精度）

• 基礎：手動啟停、固定頻率
• 標準：變頻控制、可調頻率 / 振幅
• 高級：PLC 程控、多段工藝存儲、遠程監控、故障報警

五、環境、預算與選型清單

1. 環境適配

• 高溫：選耐高溫電機、隔熱臺面
• 防爆：防爆電機 + 防爆電氣
• 潔凈：全封閉、不銹鋼、易清潔

2. 預算與性價比

• 小批量 / 簡單件：二維 + 固定頻率 + 橡膠彈簧
• 大批量 / 復雜件：三維 + 變頻 + 復合 / 空氣彈簧
• 長期看：優先可靠品牌，降低維護成本

3. 選型核對清單（必查）

• 振動模式：二維 / 三維
• 臺面：尺寸、承載、材質、厚度
• 電機：數量、總功率、激振力
• 參數：頻率范圍、振幅范圍、控制方式
• 減震：彈簧類型、降噪效果
• 環境：溫度、防爆、潔凈要求

---

選型示例（鑄造消失模）

• 模具：1200×800mm，總重 4 噸
• 需求：三維振動、變頻可調
• 選型：
  • 臺面：1400×1000mm，30mm 碳鋼，承載 5 噸
  • 電機：6 臺 ×0.75kW，總激振力≥30kN
  • 頻率：30–60Hz，振幅 1.0–1.5mm
  • 減震：復合彈簧 + 變頻控制
