斗式提升機料斗怎么區分及外觀尺寸
作者：西貝機械 時間：2022/4/12 10:55:51 次瀏覽
斗式提升機現在分為三大種類，分為環鏈式提升機、板鏈式提升機、皮帶式提升機三大類，每一類的用途都不太一樣，區分這三類斗提機可以從頭輪結構，料斗外觀、鏈條的不通等方面區分，小面小編給您介紹下提升機料斗外觀的區分及每個料斗的外觀尺寸。
|

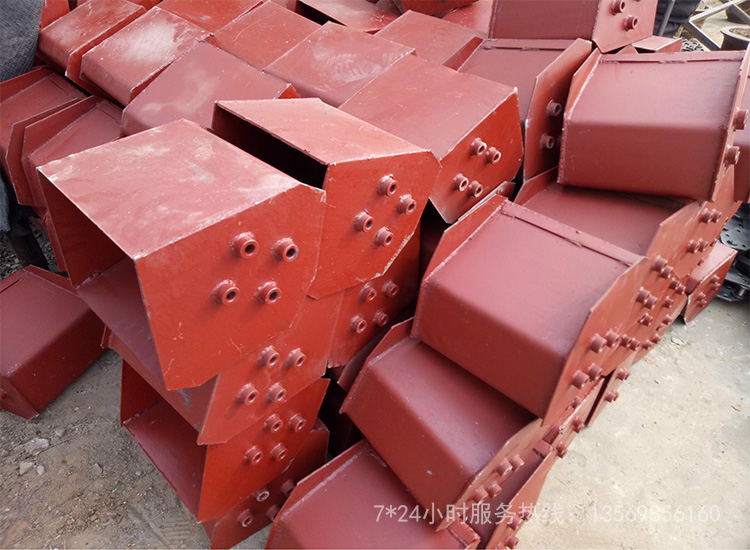

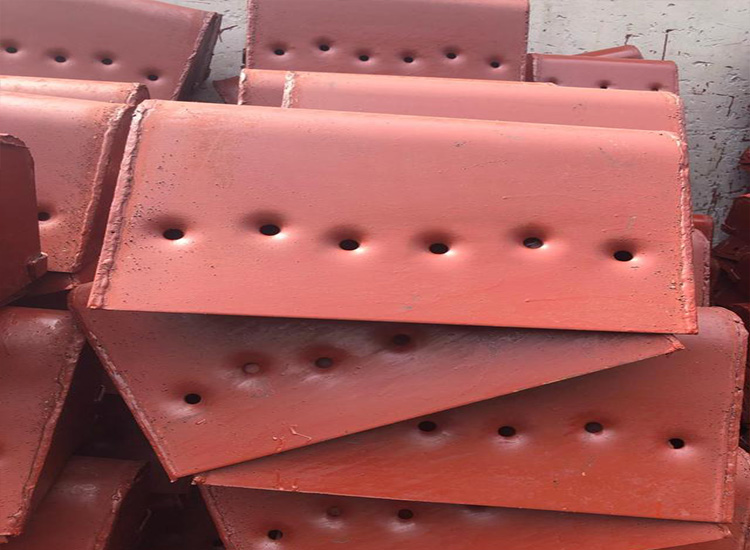

TD型皮帶式斗式提升機型式 |
TD型皮帶式 |
|
TD型皮帶式斗式提升機結構特征 |
采用橡膠帶作牽引構件 |
|
TD型皮帶式斗式提升機御載特征 |
采用離心式或混合式方式卸料 |
|
TD型皮帶式斗式提升機適用輸送物料 |
松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 |
|
TD型皮帶式斗式提升機適用溫度 |
被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃ |
|
TD型皮帶式斗式提升機型號 |
TD100、TD160、TD250、TD315、TD400、TD500、TD630 |
|
TD型皮帶式斗式提升機提升高度 |
約在4～40m范圍內 |
|
TD型皮帶式斗式提升機輸送量 |
4～238m3/h |
|
斗提機型號 |
TD100 |
TD160 |
TD250 |
TD315 |
||||||||||
|
料斗型式 |
Q |
H |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|
輸送量①，m3/h |
4 |
7.6 |
9 |
16 |
16 |
27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
|
料斗容積，L |
0.15 |
0.3 |
0.49 |
0.9 |
1.2 |
1.9 |
1.12 |
2.24 |
3.0 |
4.6 |
1.95 |
3.55 |
3.75 |
5.8 |
|
料斗運行速度，m/s |
1.4 |
1.4 |
1.6 |
1.6 |
||||||||||
|
滾筒轉速，r/min |
67 |
67 |
61 |
61 |
||||||||||
|
斗提機型號 |
TD400 |
TD500 |
TD630 |
|||||||||
|
料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|
輸送量，m3/h |
40 |
76 |
68 |
110 |
63 |
116 |
96 |
154 |
- |
142 |
148 |
238 |
|
料斗容積，L |
3.1 |
5.6 |
5.9 |
9.4 |
4.84 |
9.0 |
9.3 |
14.9 |
- |
14 |
14.6 |
23.5 |
|
料斗運行速度，m/s |
1.8 |
1.8 |
2.0 |
|||||||||
|
滾筒轉速，r/min |
55 |
55 |
48 |
|||||||||

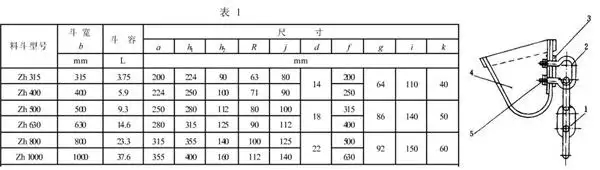

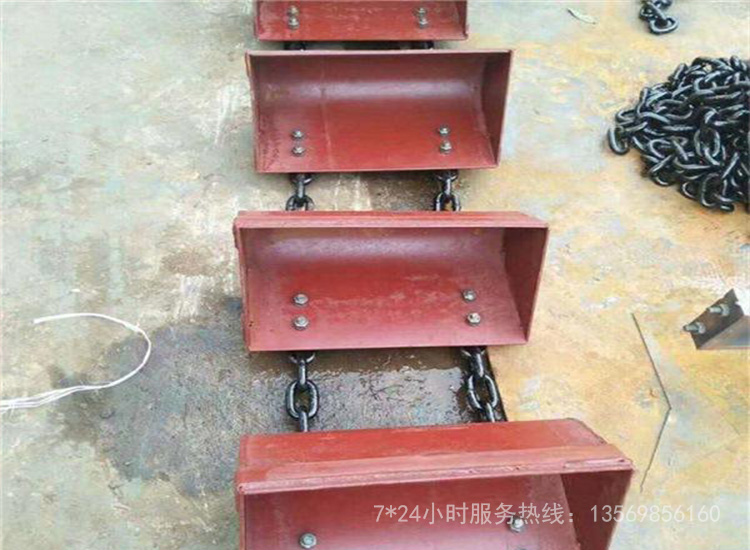

TH/HL環鏈斗式提升機料斗尺寸
|
環鏈斗式提升機型號規格 |
TH160 |
TH200 |
TH250 |
||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
輸送量(100%)米3/時 |
15.77 |
24.97 |
17.87 |
28.6 |
31.43 |
48.19 |
|
|
料斗 |
料斗容積(盛水)升 |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
|
料斗間距(毫米) |
500 |
||||||
|
鏈條 |
圓鋼直徑*節距(毫米) |
14*50 |
|||||
|
單條破斷載荷(千牛頓) |
≥190 |
||||||
|
傳動鏈輪轉速(轉/分) |
69.71 |
63.22 |
44.11 |
||||
|
輸送物料大塊度(毫米) |
20 |
25 |
30 |
||||
注釋:上表為TH型160、200、250型環鏈斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
|

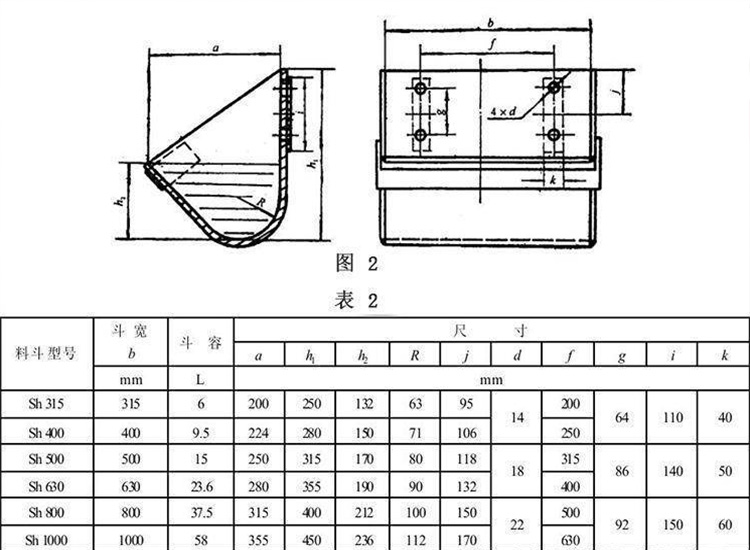

環鏈斗式提升機型號規格 |
TH315 |
TH400 |
TH500 |
TH630 |
|||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
輸送量(100%)米3/時 |
35 |
59 |
58 |
93 |
81 |
130 |
145 |
210 |
|
|
料斗 |
料斗容積(盛水)升 |
3.75 |
6 |
5.9 |
9 |
9.3 |
15 |
15 |
24 |
|
料斗間距(毫米) |
512 |
688 |
|||||||
|
鏈條 |
圓鋼直徑*節距(毫米) |
φ18*64 |
φ22*86 |
||||||
|
單條破斷載荷(千牛頓) |
≥320 |
≥480 |
|||||||
|
傳動鏈輪轉速(轉/分) |
44 |
37.6 |
39.7 |
35.8 |
|||||
|
輸送物料大塊度(毫米) |
35 |
40 |
50 |
60 |
|||||
注釋:
1. 表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2. TH型環鏈斗式提升機料斗用途: Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。 Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3. TH型環鏈斗式提升機料斗用途: Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。 S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4. 張緊力計算: G=40+0.232·H 式中:Q--輸送量(t/h) H--提升高度(mm) G--張緊力(kg)

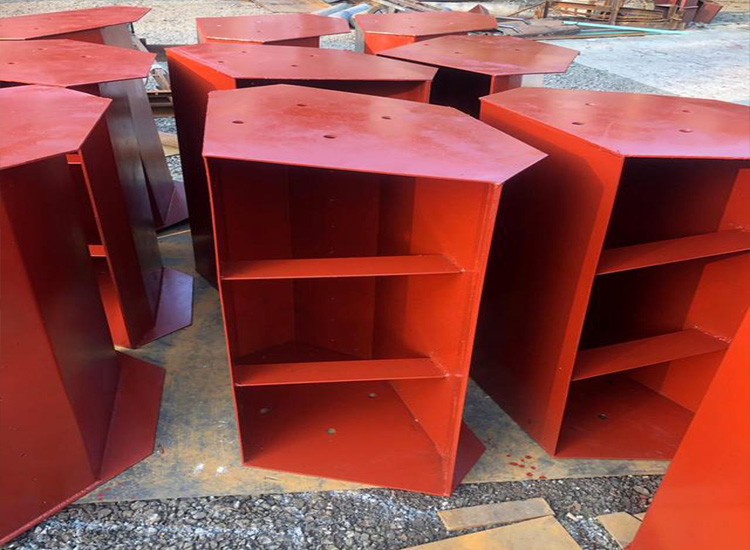

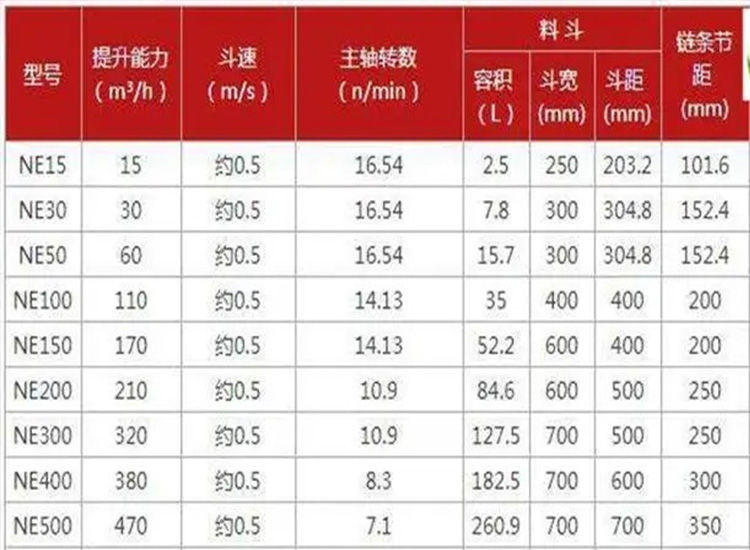

NE板鏈斗式提升機料斗尺寸
